6Vの旧車に12Vのシガーソケットを増設

6V車にドライブレコーダーを付けたいのですが、ドライブレコーダーの電源が12V系しかありません・・・
仕方ないので12Vを作ることにします。

高性能 6V→12V コンバータを開発しました!
いい加減なポンチ絵!
ダイオードのピンは不明なのでリバースしてピン配は調べます。

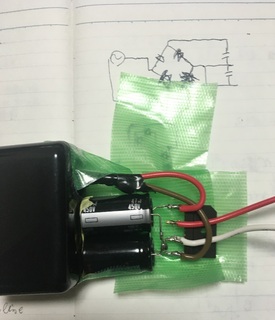

いい加減に組み立てます。
もちろん電解コンのサイズ感もいい加減です!テープを 転がり抑え 兼 外装 にします!
もちろん空中配線です。

手に入れたシガーソケットが2連なのでもう片方が空いていますが6V車の発電容量的には使えないと思います。


AC6Vをテールランプのコードから分岐して取り出します。
ここもピン配はリバースして探し出します。
バイクのエンジンかけた状態でAC6Vを探す方が簡単だった・・・


出来上がった材料を全部つなぎます!
ドラレコも無事に写りました。
